⚡ 47 (Phase Open Relay)란? 전기 사고를 막는 똑똑한 보호 장치!



“왜 갑자기 기계가 멈췄지?”
“전원은 들어왔는데 작동이 안 돼요…”

이런 경험, 공장이나 산업 현장에서 종종 생깁니다. 대부분은 3상 전력의 한 선이 끊어졌을 때, 즉 상 손실(Phase Loss) 때문에 발생하는데요.

이때 꼭 필요한 게 바로 Phase Open Relay입니다.
이 장치는 전기 설비의 무음의 수호자 같은 존재죠.
오늘은 Phase Open Relay의 원리와 필요성, 설치 팁까지 알려드릴게요.

---

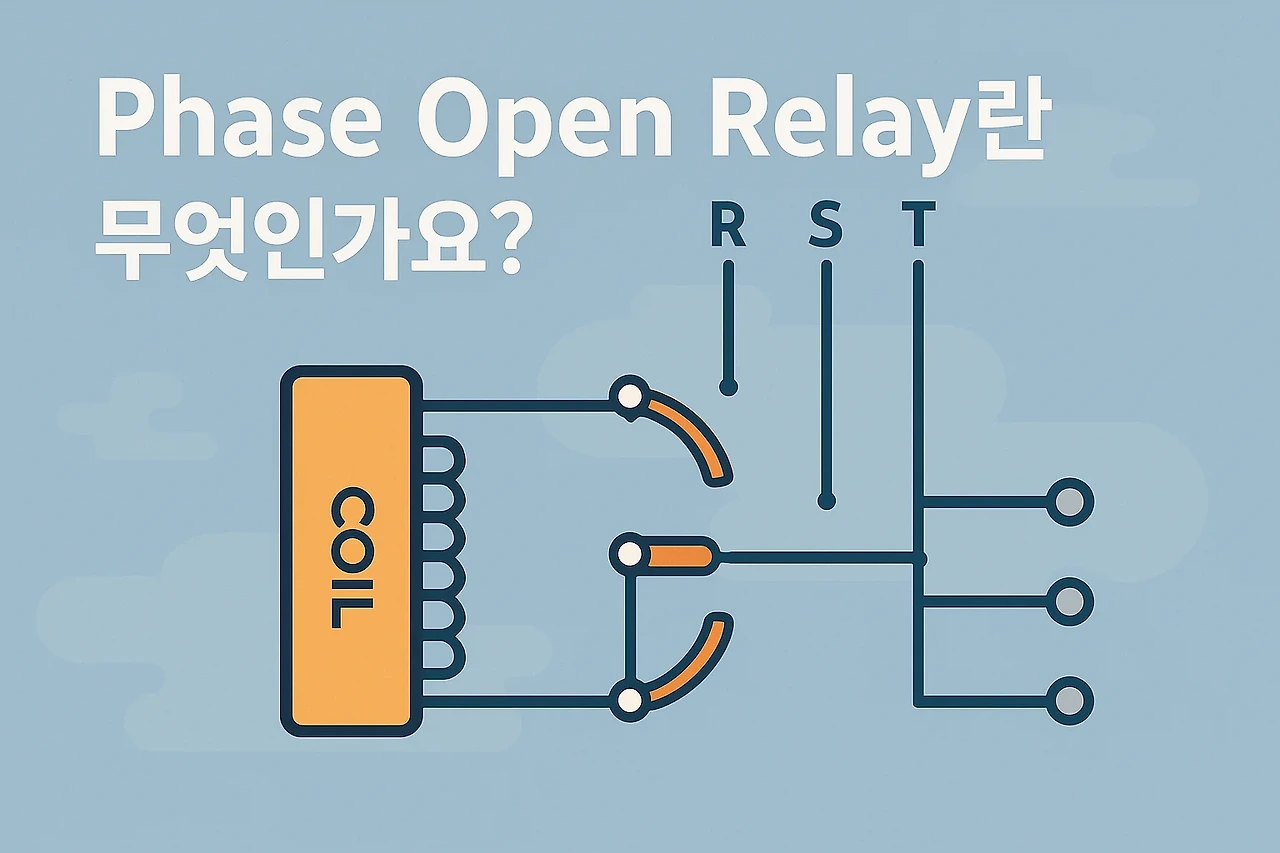

1. Phase Open Relay란 무엇인가요?



Phase Open Relay는
3상 전원 중 하나의 선(Phase)이 끊어지거나, 불균형이 발생했을 때
이를 감지하여 기기를 보호하는 릴레이입니다.

다상 전원을 사용하는 기계에 필수적인 안전 장치

보통 모터, 공조기, 인버터 같은 설비에 사용됨



2. 왜 중요한가요?



3상 전원 중 하나가 끊기면, 기계는 이상 신호 없이 돌아가다가

모터 과열,

기기 손상,

화재 위험
등으로 이어질 수 있어요.

✔️ Phase Open Relay는 이를 사전에 차단해
치명적인 사고를 막아주는 ‘조용한 경비원’ 역할을 합니다.



3. 동작 원리 간단히 보기



정상 상태: 3상 전압이 모두 일정하게 입력됨

이상 상태:

한 상이 끊기거나 전압이 낮아짐

릴레이가 출력 차단 신호를 보내어 기기 정지

운전 재개는 수동 or 자동 복귀 가능



4. 설치 시 유의할 점



정격 전압 확인: 사용하는 전압(220V, 380V 등)에 맞춰 설정 필요

지연 시간 설정: 일시적인 전압 강하에 반응하지 않도록 타이머 조정

정상 동작 테스트 필수: 전원 투입 전 반드시 시험 작동 확인



5. 실무 팁과 감성 한 스푼 🌱



예전에 한 중소 제조공장에서 있었던 일인데요.
기계가 멈췄는데 아무 이상 경고도 없어서 기사님이 일일이 점검하느라 한참을 허비했어요.
그 뒤로 Phase Open Relay를 설치하고 나니, 그 어떤 정전보다도 빠르게 대처할 수 있었죠.
“눈에 보이진 않지만, 든든한 전기 보호막”이라는 말이 절로 나옵니다.



---



Phase Open Relay는 평소에는 존재감을 잘 느낄 수 없지만,
사고 한 번만 겪어보면 절실하게 필요성을 느끼는 장치입니다.
특히 전기설비나 공장기계가 많은 현장에서는 안전의 시작점이기도 하죠.

이번 기회에 우리 설비에 이 보호장치가 잘 작동하고 있는지도 꼭 점검해보세요!





---

❓ 자주 묻는 질문 (Q&A)



Q1. Phase Open Relay는 어떤 기기에 설치하나요?
A. 주로 3상 전력을 사용하는 모터, 펌프, 공조기, 인버터 등에 설치됩니다. 특히 지속적인 운전이 필요한 산업용 장비에 필수예요.



Q2. 전압 불균형도 감지할 수 있나요?
A. 네. 대부분의 Phase Relay는 불균형 감지(UV/OV) 기능도 함께 제공됩니다.



Q3. 릴레이가 오작동하면 기계가 멈추는 건가요?
A. 맞습니다. 그래서 설치 후에는 반드시 초기 시험 운전을 통해 정상 작동 여부를 확인해야 해요.



Q4. 릴레이는 자동 복귀되나요?
A. 설정에 따라 다릅니다. 일반적으로는 수동 복귀 방식이 더 안전하며, 자동 복귀 설정도 가능합니다.



Q5. 설치 비용은 얼마 정도 하나요?
A. 제품에 따라 다르지만, 일반적인 산업용 제품은 2~10만 원대이며, 설치 비용은 별도입니다.
