🔌 상전압과 선간전압 차이, 진짜 뭐가 다른 걸까?

헷갈릴 수밖에 없는 전기 용어들



전기를 공부하면서 처음 막히는 부분 중 하나가 바로 용어예요.
“상전압이 뭐지? 선간전압은 또 뭐고?”
용어 자체가 비슷하고, 실제로 수치도 엇비슷해서 혼동하기 딱 좋은 구조죠.
하지만 이 둘은 전기의 흐름을 이해하는 데 핵심적인 개념입니다.

특히 3상 교류 시스템에서 상전압과 선간전압을 헷갈리면 전압 계산이나 전력 계산에서 큰 오류가 생길 수 있어요.
이번 글에서는 상전압과 선간전압의 정의, 차이점, 실제 적용 예시까지 차근차근 정리해드릴게요.



---

상전압과 선간전압, 이렇게 다릅니다

1. 정의부터 확실히 이해하자

상전압 (Phase Voltage)
: 한 개의 상(L)과 중성선(N) 사이의 전압
예) VₐN, VᵦN, V𝚌N → 각각의 상과 중성선 간 전압
🔹 보통 주거용 건물에서 220V는 이 상전압을 말해요.



선간전압 (Line Voltage)
: 두 개의 상(L과 L) 사이의 전압
예) Vₐᵦ, Vᵦ𝚌, V𝚌ₐ → 두 상 사이의 전압
🔹 공장 등에서 사용하는 380V는 바로 이 선간전압이죠.



2. 수치로 비교하면 더 쉬워요

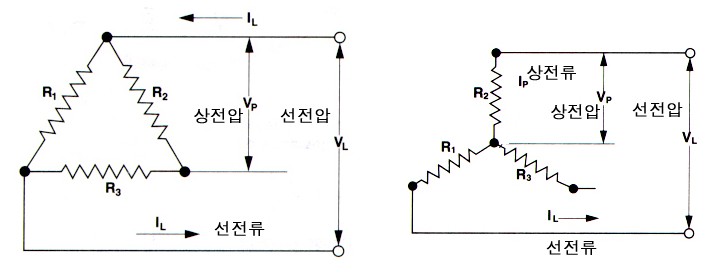

Y결선 (별형 결선) 기준

상전압 = V

선간전압 = √3 × V ≈ 1.732 × V
👉 예: 상전압이 220V일 때 → 선간전압은 약 380V

Δ결선 (델타형 결선) 기준

상전압 = 선간전압
👉 두 전압이 동일하게 됩니다.

그래서 보통 가정용은 상전압(220V), **산업용은 선간전압(380V)**를 기준으로 설비가 구축돼 있어요.



3. 현장 적용 예시



일반 가정
: 220V 가전제품 사용 → 상전압 사용

공장, 대형 설비
: 모터, 공장기계 등 고출력 필요 → 380V 선간전압 사용

🔧 현장에서 전기설비를 설치할 때는 이 차이를 정확히 알고 있어야, 기기의 손상을 방지하고 안전한 운용이 가능합니다.



4. 실수하기 쉬운 포인트



멀티탭 측정 시 헷갈림 주의!
중성선이 없는 상태에서 상 간 측정하면 선간전압이 나올 수 있음.
⇒ 기기가 감당 못할 수도 있어요.

전기기사 시험 준비 중이라면?
√3 계산이 자주 등장하니 반드시 암기!
V_line = √3 × V_phase 공식은 절대 잊지 마세요.

---



개념을 확실히 정리하자



정리하자면,
상전압은 상과 중성선 간의 전압,
선간전압은 두 상 간의 전압이며,
3상 시스템에서 상전압과 선간전압은 √3의 차이를 가진다는 점을 기억하세요.

현장에서 전기 작업을 할 때나 시험 문제를 풀 때, 이 개념이 머릿속에 제대로 자리 잡혀 있어야 큰 실수를 막을 수 있습니다.



---



❓ Q&A – 자주 묻는 질문들



Q1. 가정용 전기는 왜 상전압(220V)을 쓰나요?

A1. 가정용 전기는 주로 저전력이 필요한 가전기기 위주이기 때문에, 상전압(220V)만으로 충분합니다. 고전압은 오히려 위험하죠.

---

Q2. 선간전압이 더 높으면 더 좋은 전기인가요?

A2. 꼭 그렇진 않아요. 선간전압은 더 큰 전력을 전달할 수 있지만, 그만큼 절연, 안전 기준이 높아야 해요. 쓰임새가 다를 뿐, '더 좋다'고 볼 수는 없습니다.

---

Q3. 전기기사 시험에 상전압/선간전압 공식이 자주 나올까요?

A3. 네! 특히 Y결선에서 선간전압 = √3 × 상전압 공식은 아주 빈출입니다. 수치 계산 문제로 자주 나옵니다.

---

Q4. 상전압과 선간전압을 직접 측정할 수 있나요?

A4. 가능합니다. 멀티미터로 각 상과 중성선, 또는 두 상 사이의 전압을 측정하면 돼요. 하지만 반드시 안전 장비 착용 후 전문가 감독하에 진행해야 합니다.

---

Q5. 전기 설비를 설치할 때 두 전압 중 뭘 기준으로 해야 하나요?

A5. 기기의 스펙에 따라 다릅니다. 가정용 가전은 대부분 220V, 공업용 설비는 380V를 기준으로 설계되어 있어요. 전압 스펙 확인은 필수예요!
